Note di trazione elettrica: brevetti

PRESA DI CORRENTE SOTTERRANEA

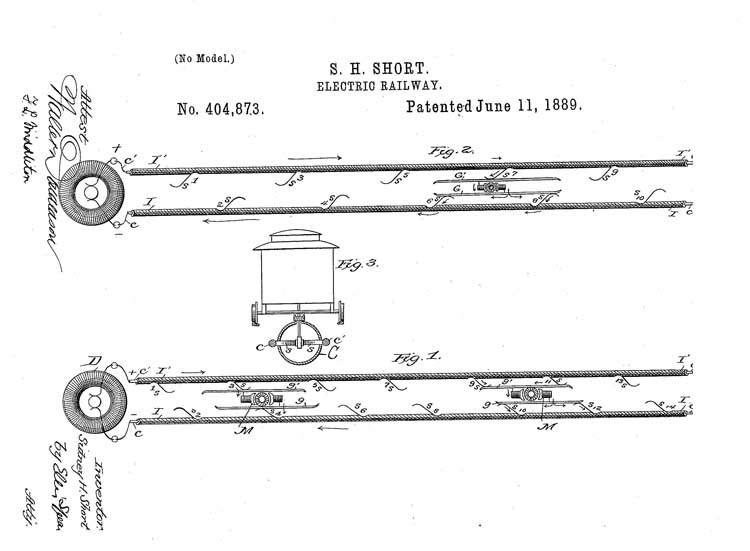

Brevetto US 404873 del 11-VI-1889.

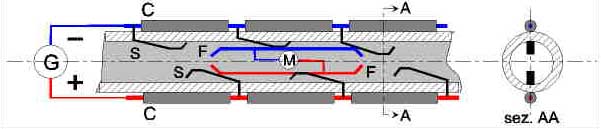

Il sistema proposto dall'inventore dovrebbe risolvere i problemi di dispersione di corrente che si hanno nei sistema a presa di corrente a condotto sotterraneo (caniveau) nei quali i fili o le barre di contatto sono montati, nudi, sulle pareti del condotto. I conduttori di alimentazione C, isolati, sono disposti al di fuori del condotto e ad essi si collegano delle molle di contatto S (spring jacks) che penetrano all'interno dello stesso; tra le molle si inserisce, solidale al rotabile, un pezzo a navetta con due piani di contatto F che derivano la corrente di alimentazione del motore.

In realtà, tutti i fori che si rendono necessari per la penetrazione delle molle nel condotto e i giunti per collegare le stesse ai conduttori fanno prevedere che all'atto pratico il sistema moltiplicherà gli inconvenienti del condotto, anzichè eliminarli.
